訂貨型號

ZN-RC3330H5A-NA

產品特點

圖像通透清晰

H.265/H.264/MJPEG

實時3碼流

30倍高清光學變倍，16倍數字變倍

支持智能物體跟蹤

全方位3D定位

水平方向360°連續旋轉，垂直方向-2°-90°（-10°-90°），無監視盲區

支持300個預置位

紅外特性

l 最低照度0Lux

l 采用高效紅外陣列，低功耗，照射距離達180m

l 紅外燈與倍率距離匹配算法，根據倍率及距離調節紅外燈亮度和角度，使圖像達到理想的狀態

l 內置熱處理裝置，降低球機內腔溫度，防止球機內罩起霧

l 恒流電路設計，紅外燈壽命達3萬小時

功能特性

l 采用高性能傳感器，圖像清晰，最大分辨率可達1920x1080

l 支持智能運動跟蹤功能

l 精密電機驅動，反應靈敏，運轉平穩，精度偏差少于0.1度，在任何速度下圖像無抖動

l 30倍光學變倍，16倍數字變倍

l 支持自動光圈、自動聚焦、自動白平衡、背光補償

l 支持超低照度，0.02Lux/F1.6(彩色)，0.002Lux/F1.6(黑白)，0 Lux with IR

l 支持ROI感興趣區域增強編碼

l 支持H.265/H.264/MJPEG 視頻壓縮算法，支持多級別視頻質量配置，支持實時視頻輸出分辨率為HDTV1080p(符合SMPTE274M標準)、960p和HDTV720p(符合SMPTE296M標準)

l 實時3碼流輸出，可滿足視頻本地存儲和網絡傳輸。

l 內置高速云臺，旋轉速度靈活，可根據用戶監控的角度快速響應。

l 支持300個預置位，滿足客戶多方位定點的監控

l 水平鍵控速度為0.1°-160°/s,垂直鍵控速度為0.1° -120°/s

l 支持守望功能，預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描可在空閑狀態停留指定時間后自動調用(包括上電后進入的空閑狀態)

l 支持報警功能，內置7路報警輸入和2路報警輸出，支持報警聯動，可在報警后觸發調用預置點/巡航掃描/花樣掃描/SD卡錄像/觸發開關量輸出/ 上傳FTP/郵件

l 支持SD/SDHC/SDXC卡（最大支持128G）卡本地存儲，能有效解決由于網絡故障引起的視頻丟失問題。

l 室外球達到IP66防護等級

l 支持TVS6000V防雷、防突破、防浪涌

適用場景

紅外網絡高清智能球的種種特性使之可廣泛應用于需要大范圍高清畫質監控的無光和光線較弱的場所, 如:河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。

技術規格

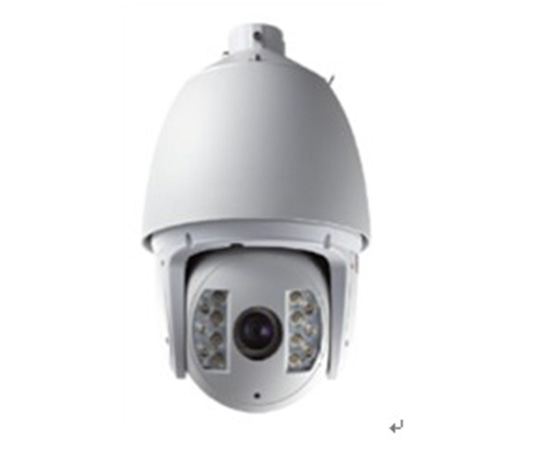

名稱型號參數指標		200萬30倍紅外高清高速網絡球機
名稱型號參數指標		ZN-RC3330H5A-NA
攝像機模組特性	傳感器類型	1/2.8" Progressive Scan CMOS
	最低照度	彩色：0.02Lux@(F1.6)；黑白：0.002Lux @(F1.6，AGC ON)，0 Lux with IR
	信噪比	≥55dB
	電子快門	1/1-1/30000s
	紅外距離	180米
	紅外控制	紅外燈亮度和角度根據場景智能調整
	增益控制	自動/手動
	白平衡	自動/手動/自動跟蹤白平衡/室外/室內/日光燈白平衡/鈉燈白平衡
	3D降噪	支持
	背光補償	支持
	寬動態	支持
	日夜模式	自動ICR彩轉黑
	數字變倍	16倍
	隱私遮擋	最多8塊多邊形區域；支持多種顏色可選
鏡頭	焦距	4.3-129mm
	放大倍數	30倍光學變焦
	變倍速度	大約3秒(光學,廣角-望遠)
	水平視角	65.5-2.11度(廣角-望遠)
	最小物距	10mm（W）-1500mm（T）
	相對孔徑	F1.6-F5.0
	光圈	自動/手動
	聚焦	自動 / 半自動 / 手動
圖像特性	輸出圖像分辨率及幀率	主碼流： 50Hz: 25fps(1920×1080,1280×960,1280×720) 50fps(1920×1080,1280×960,1280×720) ; 60Hz: 30fps(1920×1080,1280×960,1280×720) 60fps(1920×1080,1280×960,1280×720) 子碼流 50Hz: 25fps(704×576,640×480,352×288); 60Hz: 30fps(704×480,640×480,352×240) 第三碼流 50Hz: 25fps(1920×1080,1280×960,1280×720,704×576,640×480,352×288); 60Hz: 30fps(1920×1080,1280×960,1280×720,704×480,640×480,352×240)
圖像特性	圖像設置	銳度、飽和度、亮度、增益、快門可調
編碼特性	視頻壓縮格式	H.265/H.264/MJPEG
	音頻壓縮格式	G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM
	SVC	支持
	ROI編碼	可設置 8塊等級可調的區域
云臺特性	水平范圍	360°連續旋轉
	水平速度	水平鍵控速度：0.1°-160°/s,速度可設；水平預置點速度：240°/s
	垂直范圍	-2°-90° (-10°-90°可選，自動翻轉)
	垂直速度	垂直鍵控速度：0.1°-120°/s,速度可設；垂直預置點速度：200°/s
	比例變倍	支持
	預置位	300個
	巡航掃描	8條，每條可添加32個預置點
	花樣掃描	4條，每條路徑記錄時間大于10分鐘
	斷電記憶	支持
	守望功能	預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描
	預置點視頻凍結	支持
	定時任務	預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描/球機重啟/球機校驗/輔助輸出
	智能運動物體跟蹤	支持
	方位信息顯示	開 / 關/
網絡特性	網絡協議	IPv4/v6、RTSP/RTP/RTCP、TCP/UDP、HTTP、DHCP、DNS、FTP、NTP、DDNS、PPPoE、SMTP、SIP
	WEB管理	支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+瀏覽器
	集成特性	支持國際標準Onvif,PSIA,CGI /國標GB/T28181/第三方協議
	最大用戶訪問量	最多支持同時20個用戶訪問
接口特性	報警輸入	7路開關量輸入(0-5vDC)
	報警輸出	2路，支持報警聯動
	音頻輸入	音頻輸入(LINE輸入、MIC輸入)，音頻峰值:2-2.4V[p-p]，輸出阻抗:1KΩ±10%
	音頻輸出	線性電平，阻抗:600Ω
	網絡接口	內置RJ45網口，支持10M/100M網絡數據
	模擬視頻輸出	1.0V[p-p] / 75Ω，PAL或NTSC，BNC頭
	RS485控制接口	采用半雙工模式，支持自適應PELCO-P和PELCO-D(可添加)協議
	SD卡接口	內置SD卡插槽，支持SD/SDHC/SDXC卡（最大支持128G），可支持手動錄像/報警錄像，支持斷網續傳，錄像不丟失
系統功能特性	云臺控制	可通過客戶端/WEB端的軟鍵盤進行旋轉/變倍控制
	智能報警	音頻異常偵測,移動偵測,視頻遮擋,網線斷,IP地址沖突,存儲器滿,存儲器錯,非法訪問
	報警聯動	預置點/巡航掃描/花樣掃描/SD卡錄像/觸發開關量輸出/ 上傳FTP/郵件
	用戶權限	最多32個用戶，分3級:管理員、操作員和普通用戶
	安全模式	授權用戶名和密碼；HTTPS加密；IEEE 802.1x網絡訪問控制、IP地址過濾
物理特性	電源	AC24V
	功耗	60W max
	工作溫度	-40 ℃-70℃
	工作濕度	90% RH MAX(無凝結)
	防護等級	IP66；TVS6000V防雷/防突破/防浪涌. 符合GB/T17626.5 四級標準

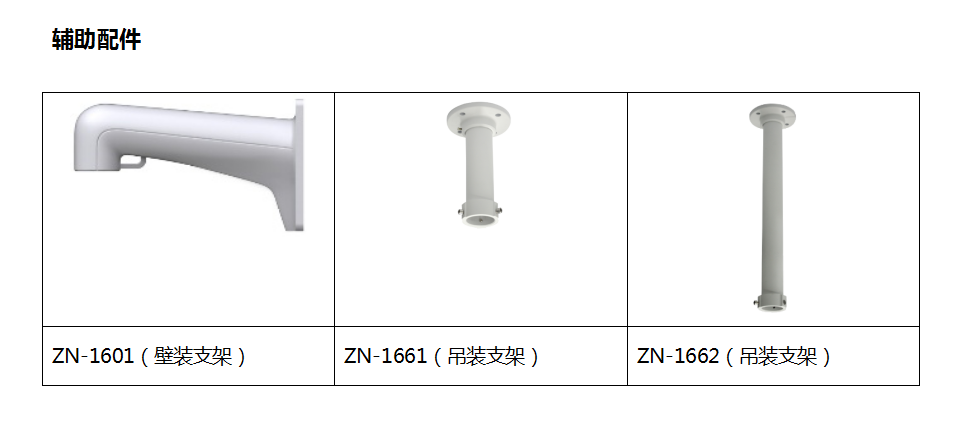

	安裝方式	多種安裝方式可選，根據應用環境進行選擇

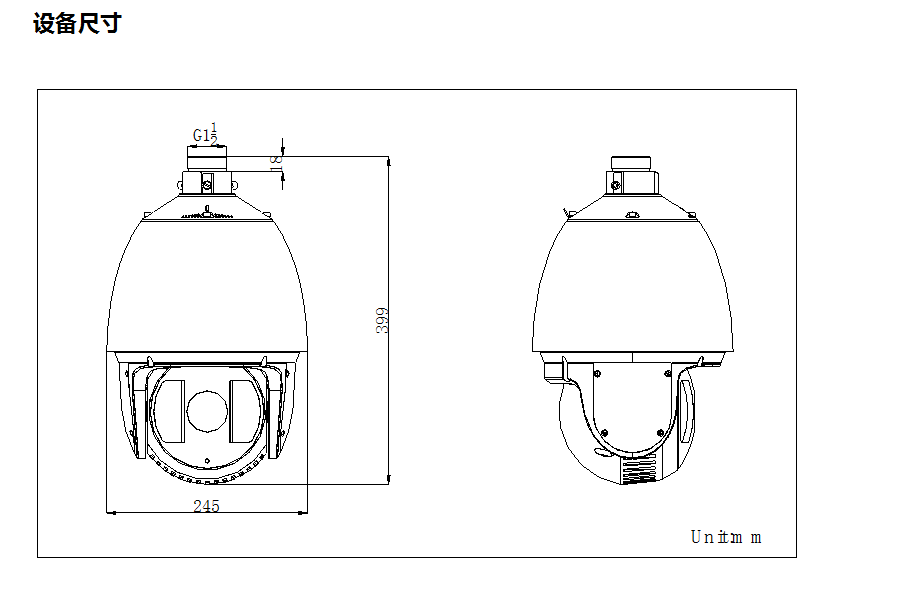

	尺寸	Φ245(mm)×399(mm)(室外)
	重量	6KG
