訂貨型號

ZN-RC3320E3A-NA

產品特點

圖像通透清晰

H.265/H.264/MJPEG

20倍高清光學變倍，16倍數字變倍

全方位3D定位

水平方向360°連續旋轉，垂直方向-5°-90°,無監視盲區

支持300個預置位

紅外特性

最低照度0Lux

采用高效紅外陣列，低功耗，照射距離達150m

紅外燈與倍率距離匹配算法

內置熱處理及除霧系統

恒流電路設計，紅外燈壽命達3萬小時

功能特性

l 采用高性能傳感器，圖像清晰，最大分辨率可達1280x960

l 精密電機驅動，反應靈敏，運轉平穩，精度偏差少于0.1度，在任何速度下圖像無抖動

l 20倍光學變倍，16倍數字變倍

l 支持自動光圈、自動聚焦、自動白平衡、背光補償

l 支持超低照度，0.05Lux/F1.4(彩色),0.01Lux/F1.4(黑白)，0 Lux with IR

l 支持雙碼流技術，支持H.265/H.264/MJPEG視頻壓縮算法，支持多級別視頻質量配置，支持實時視頻輸出分辨率為960p和720p

l 內置高速云臺，旋轉速度靈活，可根據用戶監控的角度快速響應。

l 支持300個預置位，滿足客戶多方位定點的監控

l 水平預置點速度最高可達240°/s,垂直預置點速度最高可達200°/s

l 支持守望功能，預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描可在空閑狀態停留指定時間后自動調用(包括上電后進入的空閑狀態)

l 支持Micro SD/SDHC/SDXC（最大支持128G）卡本地存儲，能有效解決由于網絡故障引起的視頻丟失問題。

l 支持NAS存儲錄像，錄像可斷網續傳

l 室外球達到IP66防護等級

l 支持TVS4000V防雷、防突破、防浪涌

適用場景

紅外網絡高清智能球的種種特性使之可廣泛應用于需要大范圍高清畫質監控的無光和光線較弱的場所, 如:河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。

技術規格

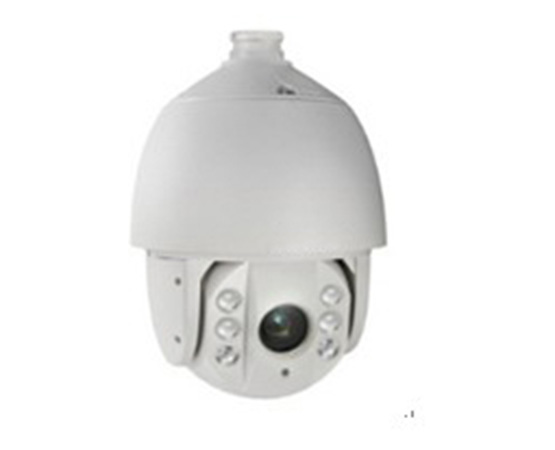

名稱型號參數指標		130萬20倍紅外高清高速網絡球機
名稱型號參數指標		ZN-RC3320E3A-NA
攝像機模組特性	傳感器類型	1/3" Progressive Scan CMOS
	最低照度	彩色：0.05Lux@(F1.4)；黑白：0.01Lux @(F1.4，AGC ON)，0 Lux with IR
	信噪比	大于52dB
	電子快門	1/1-10000
	紅外距離	150米
	紅外角度	根據焦距可變
	增益控制	自動/手動
	白平衡	自動/手動/自動跟蹤白平衡/室外/室內/日光燈白平衡/鈉燈白平衡
	降噪	支持
	背光補償	支持
	寬動態	支持
	日夜模式	自動ICR彩轉黑
	數字變倍	16倍
	隱私遮擋	8塊隱私遮擋區域
鏡頭	焦距	5.2-104mm
	放大倍數	20倍光學變焦
	變倍速度	大約2.7秒(光學,廣角-望遠)
	水平視角	61.4-2.9度(廣角-望遠)
	最小物距	10mm（W）-1500mm（T）
	相對孔徑	F1.5-F3.0
	光圈	自動/手動
	聚焦	自動 / 半自動 / 手動
圖像特性	輸出圖像分辨率	1280960,1280720,704576,352288,320*240
	幀率	50Hz:25fps ;60Hz:30fps
	圖像設置	銳度、飽和度、亮度、增益、快門可調對比度
編碼特性	視頻壓縮格式	H.265/H.264 /MJPEG
	音頻壓縮格式	G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM
	ROI編碼	可設置2塊等級可調的區域
云臺特性	水平范圍	360°連續旋轉
	水平速度	水平鍵控速度：0.1°-160°/s,速度可設；水平預置點速度：240°/s
	垂直范圍	-15°-90° (自動翻轉)
	垂直速度	垂直鍵控速度：0.1°-120°/s,速度可設；垂直預置點速度：200°/s
	比例變倍	支持
	預置位	300個
	巡航掃描	8條，每條可添加32個預置點
	花樣掃描	4條，每條路徑記錄時間大于10分鐘
	斷電記憶	支持
	守望功能	預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描
	定時任務	預置點/花樣掃描/巡航掃描/自動掃描/垂直掃描/隨機掃描/幀掃描/全景掃描/球機重啟/球機校驗/輔助輸出
	方位信息顯示	開 / 關
網絡特性	網絡協議	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP ,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour
	WEB管理	支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+瀏覽器
	集成特性	支持國際標準Onvif,PSIA,CGI /國標GB/T28181/第三方協議
	同時預覽視頻數	可以開20個
接口特性	音頻輸入	音頻輸入(LINE輸入、MIC輸入)，音頻峰值:2-2.4V[p-p]，輸出阻抗:1KΩ±10%
	音頻輸出	線性電平，阻抗:600Ω
	報警輸入	2路開關量輸入(0-5vDC)
	報警輸出	1路，支持報警聯動
	網絡接口	內置RJ45網口，支持10M/100M網絡數據
	SD卡接口	內置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持128G），可支持手動錄像/報警錄像，
系統功能特性	云臺控制	可通過WEB端的軟鍵盤進行旋轉/變倍控制；支持3D定位功能
	用戶權限	最多32個用戶，分3級:管理員、操作員和普通用戶
	安全模式	授權的用戶名和密碼；HTTPS加密；IEEE 802.1x網絡訪問控制、IP地址過濾
物理特性	電源	AC24V
	功耗	30W max(其中加熱6W max，紅外9W max)
	工作溫度	-30 ℃-65℃
	工作濕度	90% RH MAX(無凝結)
	防護等級	IP66；TVS4000V防雷/防突破/防浪涌. 符合GB/T17626.5 四級標準

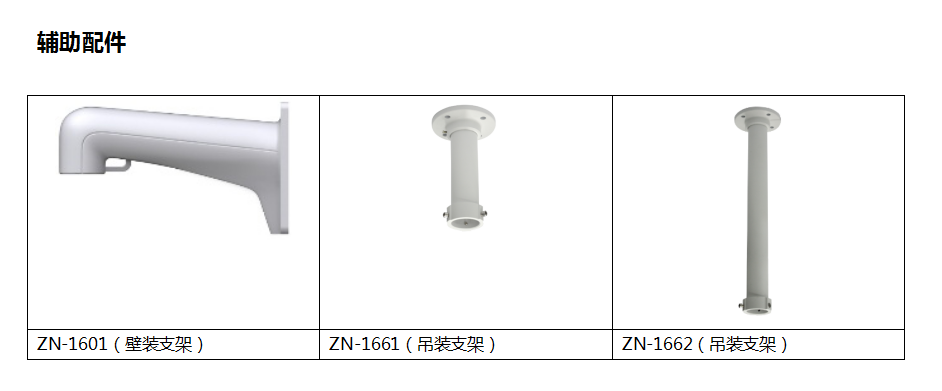

	安裝方式	多種安裝方式可選，根據應用環境進行選擇

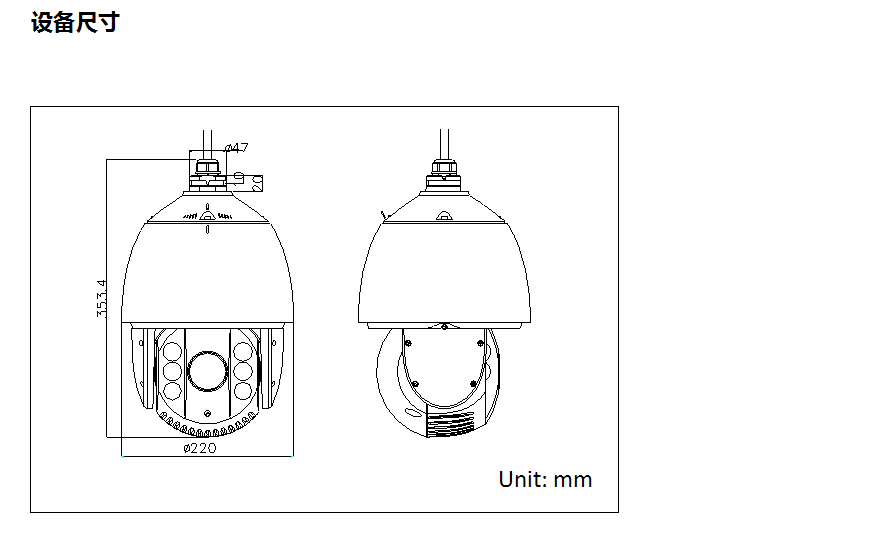

	尺寸	Φ220×353.4mm(室外)
	重量	4.5KG
