產品特點

采用先進的H.264視頻編碼技術，壓縮比高，圖像質量優異；
支持禁用模擬通道，轉換為網絡通道；
符合TVI 2.0標準規范，支持16路高清TVI、AHD、CVI、CVBS、網絡視頻信號混合接入；
支持全通道高清2048*1536實時監控；
支持TVI/AHD/CVI攝像機同軸雙向數據控制；
支持HDMI、VGA、CVBS同步輸出，實現Full HD顯示，分辨率最高可達3840×2160；
最高支持16路1080P實時或5MP非實時編碼錄像；
支持最大16路同步回放；
支持智能分析，最大支持2路人臉檢測/8路周界檢測，可實現基于人臉數據或周界事件的檢索與錄像回放；
支持同軸電纜遠距離可靠傳輸；
支持雙碼流技術；
4路/8路設備支持1個SATA接口，16路設備支持2個SATA接口，硬盤容量無限制；
支持硬盤S.M.A.R.T技術，支持硬盤壞道跳過，大幅度減少因硬盤故障導致的數據丟失；
支持第三方云存儲服務，支持抓圖同步、錄像備份功能；支持Dropbox、Google Drive；
內置VSS 云服務，可通過瀏覽器、手機客戶端(VSS Mobile)、PC客戶端實現全球互聯網訪問，支持報警消息推送；
支持網絡即插即用，支持SMTP、SSL郵件報警。

TVR7100GT系列
型號		ZN-TVR7104GT-JQ	ZN-TVR7104GT-A/JQ	ZN-TVR7108GT-JQ	ZN-TVR7108GT-A/JQ	ZN-TVR7116GT-JS	ZN-TVR7116GT-A/JS
操作系統		嵌入式Linux
視音頻輸入	視頻輸入	4路		8路		16路
		TVI、AHD、CVI、CVBS信號、自適應接入，網絡攝像機接入可選
		支持TVI/AHD攝像機反向控制（同軸視控）
		BNC接口（1.0Vp-p,75ohms）
		5MP/4MP/3MP/1080P/720P/WD1/D1
	網絡視頻	32Mbps		64Mbps		128Mbs
		最高2048*1536@30FPS
	音頻輸入	1路，RCA接口(2Vpp,1Kohms)
	語音對講	1路語音對講復用
視音頻輸出	CVBS輸出	1路,BNC接口（1.0Vp-p,75ohms）
	VGA	1路,1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可選
	HDMI	1.3a標準		1.4a標準
		1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可選		3840×2160，1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可選
	音頻輸出	1路,RCA接口(Line out,2Vpp,300ohms)
視音頻編碼	實時監控分辨率	5MP，4MP，3MP，1080P，720P，WD1，D1
	視頻編碼	H.264 High Profile@Level4.2
	編碼分辨率	主碼流：5MP，4MP，3MP，1080P，720P，WD1，D1可選輔碼流：D1,CIF可選
	視頻幀率	主碼流： 5MP：5MP/4MP/3MP/1080P/720P/960H/D1@10fps 4MP：4MP/3MP/1080P/720P/960H/D1@12fps 3MP：3MP/1080P/720P/960H/D1@15fps 1080P：1080P/720P/960H/D1@25fps(P)/30fps（N） 720P：720P/960H/D1@25fps（P）/30fps（N）輔碼流： D1：D1@25fps(P)/30fps（N） CIF：CIF@25fps（P）/30fps(N)
	編碼控制	限定碼率,可變碼率可選
	視頻碼率	48Kbps~8192Kbps
	碼流類型	復合流/視頻流
	音頻編碼標準	G.711A
	音頻碼率	64Kbps
	雙碼流	支持,最高D1@25fps（P）/30fps（N）
視音頻解碼	視頻解碼標準	H.264(最高High Profile@Level4.2）
	多路回放	最高4路同步回放		最高8路同步回放		最高16路同步回放
	最高解碼能力	≥2路1080P@30FPS或2路5MP@10FPS		≥4路1080P@30FPS或4路5MP@10FPS		≥8路1080P@30FPS或4路5MP@10FPS
智能分析		最高支持1080P分辨率
		1路人臉或者4路周界可選		2路人臉或者8路周界可選
其他	語音對講	雙向語音對講功能
	動態檢測	每畫面可設置396 (22×18)個檢測區域；可設置多級靈敏度
	區域遮擋	每路支持4個區域遮擋塊
	抓圖功能	支持JPEG抓圖
硬盤驅動器	SATA接口	1個		1個		2個
	硬盤容量	硬盤容量無限制
外部接口	網絡接口	1個RJ45;10M/100M自適應以太網口		1個RJ45;10M/100M/1000M自適應以太網口
	USB接口	2個USB2.0
	報警輸入	無	4	無	8	無	8
	報警輸出	無	1	無	4	無	4
	RS-485	1路,半雙工
結構	包裝	370x305x115mm				405x335x120mm
	尺寸	320x246x48mm				360x262x48mm
	安裝方式	臺式安裝
電氣性能	電源	DC +12V 2A				DC +12V 4A	DC +12V 4A
	工作溫度	0℃--＋55℃
	工作濕度	10％--90％
	功耗	7w(不含硬盤)		11w(不含硬盤)		20w（不含硬盤）

產品特點

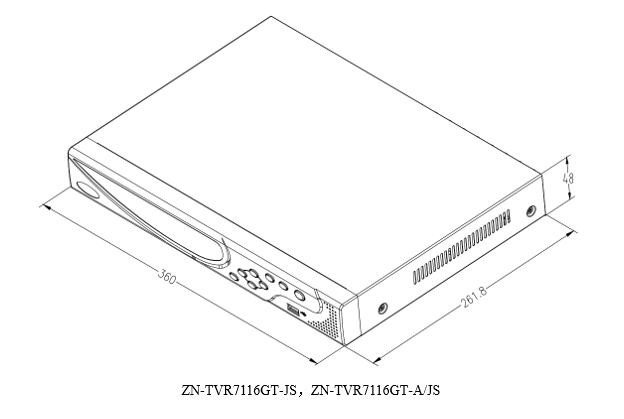

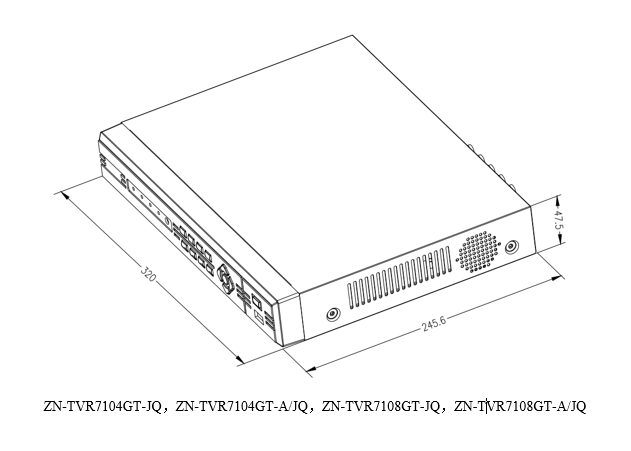

產品尺寸圖

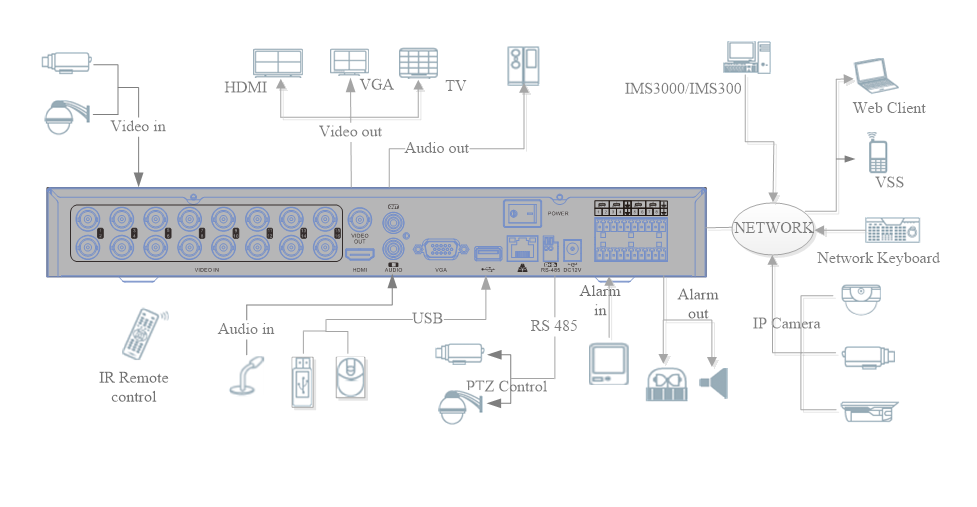

產品接口圖
