產品介紹

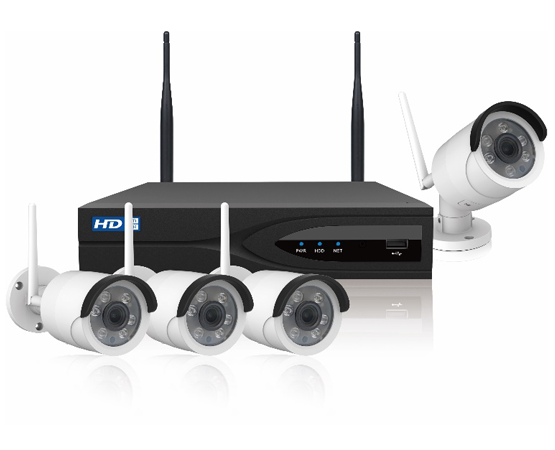

KIT-NVR2200LE-W系列1080P高清分辨率無線套裝，通過無線Wifi方式連接，無需繁瑣的布線，通電即可實現Wifi自動配對連接并自動錄像，無需手動配置。極大方便了客戶的安裝和使用，在享受超高清畫質的同時，也為客戶節約了不必要的成本。NVR2200LE-W設備兼容羚羊云協議，通過存儲前置降低中心存儲的帶寬壓力和存儲系統壓力。適用于智慧社區、商鋪、企業、鄉鎮農村等多前端、單一接入網絡的應用場景。

產品特性

Full-HD全高清畫質

1080P全高清攝像機，色彩真實，圖像更為細膩，輕松捕獲每一個細節。

90°廣角鏡頭

高達90°、兩倍于人眼的視場角，美好生活、一覽無余。

高強度結構

高強度航空鋁，一次壓鑄成型，達到IP66防護等級，輕松應對風雨。

高可用性，超遠傳輸距離

300M無線傳輸速率，外置高增益全向雙天線，采用MIMO技術，顯著克服信道的衰落，提供可靠傳輸，增加無線覆蓋范圍，室外傳輸距離可達800米。

堅固的網絡入侵防護

內置專用無線路由，有效隔離英特網；支持IEEE802.11i強加密協議，視頻數據流采用MD5加密協議傳輸，保證數據流傳輸的安全性，阻止黑客通過簡單密碼入侵，有效保障用戶隱私和數據安全。

H.265編碼算法支持

全新的H.265視頻壓縮算法，在同等視頻質量下，碼率大幅降低，在節約網絡帶寬的同時，也大大節省硬盤成本（節省50%的傳輸帶寬與存儲空間）。

兼容羚羊協議

作為云平臺的邊緣匯聚節點，可循環存儲某場所多臺抓拍機的視頻，上傳數據，供云端及客戶端按需取用。

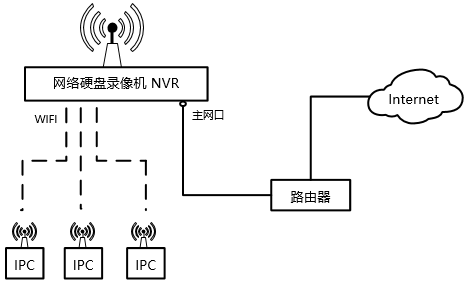

無線連接

通過無線連接方式組網，無需繁瑣的布線和單獨配置交換機，通電即可實現Wifi自動配對連接并自動錄像，無需手動配置。上行網絡接口通過路由器接入互聯網，WIFI下聯多個IPC，實現網絡隔離。無線連接方式極大方便了客戶的安裝和使用，在享受超高清畫質的同時，也節約了不必要的成本。

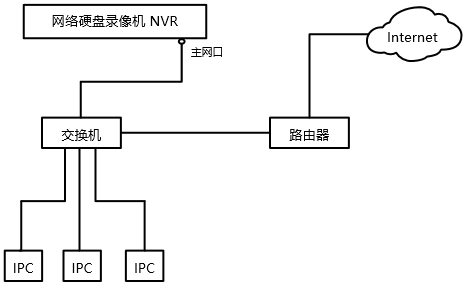

有線連接

若IPC使用有線連接方式組網，也可通過上行網絡接口接入交換機，交換機下聯多個IPC并通過路由器接入互聯網。

型號		ZN-KIT-NVR2208LE-W-JN-8-GAR2200N-I2WAS
網絡硬盤錄像機
型號		ZN-NVR2208LE-W/JN
數量		1臺
操作系統		Linux
下行接入	接入協議	ONVIF 2.6，智諾
	視頻接入	最高支持8路1080P高清網絡攝像機接入與轉發
	通道分辨率	主碼流不高于1920*1080，副碼流不高于D1
	通道碼率上限	每路碼率≤1024Kbps
	接入帶寬	32Mbps
上行轉發	轉發協議	羚通協議，GB/T28181-2016，GAT1400-2017
	并發能力	32Mbps
	安全加密	編碼加密
存儲功能	硬盤容量	可內置1個硬盤，硬盤容量無限制
存儲功能	視頻檢索	支持按時間、通道、事件進行錄像檢索，檢索精度精確至秒
顯示與應用	實時顯示	支持接入攝像機的本地解碼顯示，最高支持9畫面分割
	錄像回放	支持本地錄像檢索與回放，支持時間檢索、文件檢索、事件檢索
	最高解碼能力	4路1080P@20FPS
硬件接口	視頻輸出	1路VGA，1920×1080,1280×1024,1280×720,1024×768分辨率可選 1路HDMI，3840×2160，1920×1080,1280×1024,1280×720,1024×768分辨率可選
	音頻輸出	1路 3.5mm耳機口
	網絡接口	1個 RJ45;10M/100M自適應以太網口
	USB接口	2個 USB2.0
網絡管理	無線頻段	2.4GHz
	天線架構	2根外置天線
	傳輸速率	300Mbps
	傳輸標準	IEEE802.11b/g/n

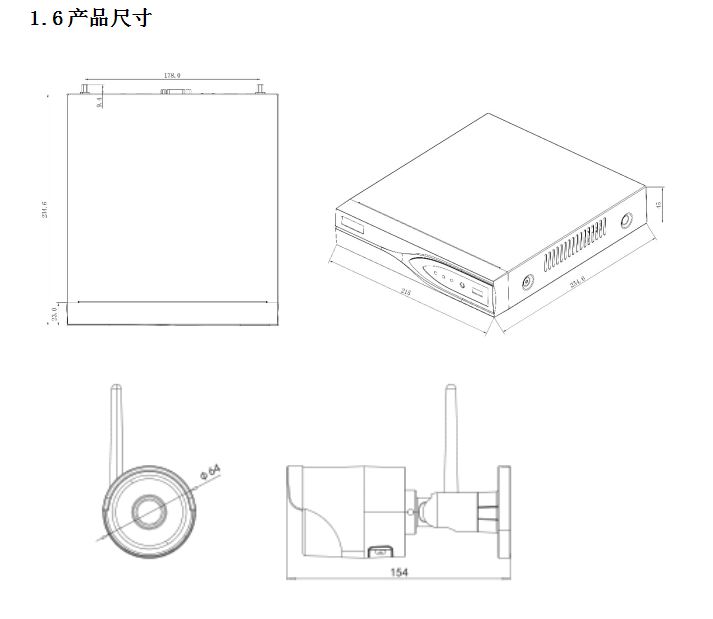

結構	整機尺寸	215高度，215x235x45mm
結構	重量	1.0Kg（不含硬盤）
電氣性能	電源	DC +12V 2A
	工作溫度	0℃--＋45℃
	工作濕度	10％--90％
	功耗	7W（不含硬盤）
攝像機
型號		ZN-NC-GAR2200N- I2WAS
數量		8臺
攝像機	傳感器	1/2.7"逐行掃描CMOS傳感器
	最低照度	彩色0.01Lux/F1.2、0Lux/F1.2（紅外開）
	鏡頭	3.6mm
	紅外距離	20米
	電子快門	自動（1/25秒至1/10000秒）
攝像機功能	日夜轉換	自動/彩色/黑白（內置IR_CUT）
	白平衡	自動/手動
	數字降噪	支持2D/3D數字降噪
	透霧功能	支持（開啟/關閉）
	寬動態	支持數字寬動態
	視頻調節	銳度/亮度/飽和度/對比度可調節
	隱私遮擋	支持4個區域遮擋塊
	走廊模式	支持
視頻編碼	視頻壓縮標準	H.265/H.264
	圖像分辨率	主碼流：19201080@20fps；輔碼流：704576@25/30fps
	視頻碼率	32Kbps~8Mbps
WIFI功能	無線標準	IEEE802.11b/g/n
	頻率范圍	2.4GHz~2.4835GHz
	安全模式	64/128-bit WEP；WPA/WPA2；WPA-PSK/WPA2-PSK；WPS
	傳輸速率	11b：11Mbps；11g：54Mbps；11n：150Mbps
	傳輸距離	800米（無遮擋物干擾）
網絡參數	網絡接口	1個RJ45 10M/100M自適應以太網口
	本地存儲	支持Micro SD/SDHC/SDXC卡（128G）存儲
	最大連接數	20路
結構	防護等級	IP66
	設備尺寸	6464154(mm)
	重量	350g
電氣性能	電源	DC12V（±25%）
	功耗	3W MAX（紅外開啟）
	工作溫度	-30℃--＋60℃
	工作濕度	10％--90％
包裝
包裝	包裝尺寸	315x280x210
	重量	9.1Kg
	儲藏溫度	–40 °C 至 65 °C
	儲藏濕度	5％--95％無冷凝

名稱	數量
5dB天線-NVR	2
2dB天線-IPC	8
DC12V/2A適配器-NVR	1
DC12V/1A適配器-IPC	8
NVR快速操作手冊	1
IPC快速操作使用手冊	1
IPC墻面開孔定位貼紙	8
中性鼠標	1
2.5對邊內六角扳手	1
網線(1.5M/1M)	1
4G天線-外置天線-帶2米SMA饋線	2
